Partie III · Assemblages
13Chapitre
Les assemblages démontables
Un boulon à la place de la colle : le meuble se démonte pour passer une porte ou déménager, et se resserre quand le bois a pris du jeu. Boulons traversants, écrous-barillets, et le bon perçage.
Un établi de 1,50 m ne passe pas forcément une porte une fois collé. Un lit, une grande table, un meuble qu’on déménagera un jour non plus. Pour eux, certains assemblages sont boulonnés au lieu d’être collés : le meuble se démonte en quelques colis, et l’on peut resserrer les boulons quand le bois s’est un peu tassé.

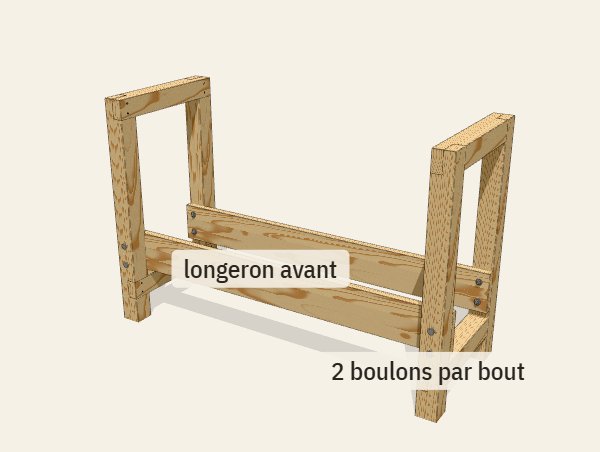

On ne boulonne pas tout : les côtés de l’établi restent collés à mi-bois. Ce sont seulement les pièces qui relient ces sous-ensembles, les longerons
longeron — Pièce longue qui relie les deux côtés d’un meuble ou d’un établi, dans le sens de la longueur. Glossaire →, qui sont démontables.
Le boulon traversant
C’est le plus simple et le plus solide : un boulon traverse les deux pièces de part en part, avec une rondelle et un écrou de l’autre côté. On prend un boulon TRCC
boulon TRCC — Boulon à tête ronde et collet carré : sous la tête bombée, un petit carré se plante dans le bois et l’empêche de tourner quand on serre l’écrou. Glossaire →, à tête ronde et collet carré : sous sa tête bombée, un petit carré se plante dans le bois et empêche le boulon de tourner pendant qu’on serre l’écrou. Une seule clé suffit.
Chargement du schéma 3D…
Ce schéma 3D ne peut pas s'afficher sur cet appareil (WebGL indisponible).
1Serrer le longeron contre le pied, à sa place exacte
Présente le longeron contre le pied, à sa place exacte, bien d’équerre, et serre-le avec un serre-joint. Les deux pièces se perceront ensemble : les trous tomberont forcément en face.
2Percer à Ø 9 à travers les deux pièces, d’un seul trait
Perce à Ø 9 pour un boulon de M8 : un millimètre de jeu évite que le boulon coince quand le bois gonfle. Perce depuis la face extérieure du pied, à travers le pied et le longeron, d’un seul trait, bien perpendiculairement : un bloc-guide percé d’équerre aide beaucoup sur 10 cm de profondeur. Remonte souvent le foret pour dégager les copeaux.
3Boulonner : tête dehors, rondelle et écrou dedans
Glisse le boulon depuis l’extérieur et donne un petit coup de maillet sur la tête : le collet carré s’enfonce dans le bois. Côté intérieur, une rondelle puis l’écrou. Serre fermement à la clé de 13, sans écraser le bois.

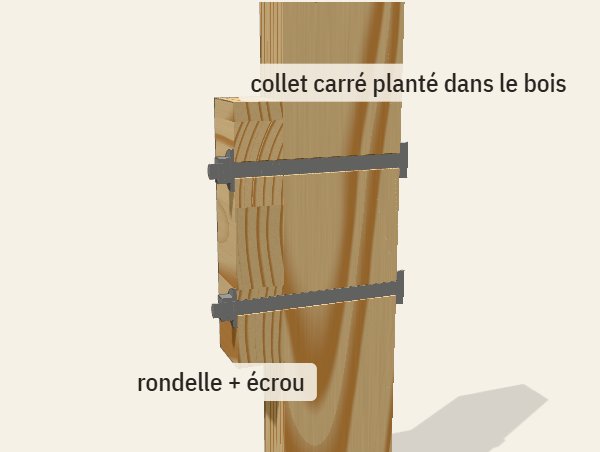

4Vu en coupe : le boulon serre le longeron contre le pied
Vu en coupe : le boulon serre le longeron contre le pied sur toute leur surface de contact. La longueur du boulon = épaisseur des deux pièces (ici 70 + 27) + rondelle + écrou + quelques millimètres : M8 × 110.
5Variante : boulon dans l’axe et écrou-barillet (vue en coupe)
Quand la pièce arrive en bout contre l’autre, un boulon traversant ne suffit plus : il faudrait un écrou au milieu du bois. On utilise alors un écrou-barillet, un petit cylindre d’acier percé et taraudé en travers.
- Perce le pied de part en part, puis le bout de la pièce dans son axe, à Ø 9 sur 70 mm environ, avec un bloc-guide.
- Perce le logement du barillet en travers, depuis la face intérieure, à 45 mm du bout environ.
- Glisse le barillet, oriente son trou avec un tournevis dans sa fente, et visse le boulon dedans.
Ajoute un ou deux tourillons non collés à côté du boulon : ils empêchent la pièce de pivoter et la remettent en place à chaque remontage.
D’autres solutions
- Les inserts filetés : des douilles qu’on visse dans un trou du bois, et qui reçoivent ensuite une vis à métaux. Pratiques pour un plateau qu’on démonte souvent.
- Les vis à bois seules, sans colle : suffisantes pour une étagère, elles fatiguent le bois si l’on démonte souvent.
- Les équerres et ferrures métalliques : rapides, mais rarement assez rigides pour un établi qu’on bouscule.
Entretenir un assemblage boulonné
Le bois se tasse un peu sous les rondelles les premières semaines, et il bouge avec les saisons. Resserre les boulons au bout d’un mois, puis de temps en temps. Un établi qui prend du jeu se raffermit en deux tours de clé.
