Le mi-bois

Chaque pièce perd la moitié de son épaisseur, et les deux se rejoignent en affleurant. Un assemblage simple et solide pour les cadres et les piètements, taillé à la scie plongeante et au ciseau.

Scie plongeante et railScie plongeante et railCiseaux à bois et mailletCiseaux à bois et mailletTrusquinTrusquinÉquerre de menuisierÉquerre de menuisierSerre-jointsSerre-joints
Outils
Scie plongeante et rail · Ciseau à bois de 25 mm et maillet · Trusquin, équerre, critérium ou cutter · Défonceuse et fraise droite (facultatif) · Serre-joints, colle vinylique, vis 5 × 60
À lire avant
4. La scie plongeante et la scie circulaire · 3. Mesurer et tracer
Lecture
14 minutes

Dans un mi-boismi-bois — Assemblage où chacune des deux pièces est entaillée de la moitié de son épaisseur, pour qu’elles se rejoignent ou se croisent en affleurant. Glossaire →, chacune des deux pièces est entaillée de la moitié de son épaisseur, sur la largeur de l’autre. Elles s’emboîtent l’une dans l’autre et leurs faces affleurentaffleurer — Mettre deux surfaces exactement au même niveau, sans marche entre elles. Glossaire → : on ne voit plus qu’une seule épaisseur. Les surfaces collées sont grandes, les pièces se positionnent toutes seules, et deux vis suffisent à tout tenir pendant que la colle sèche.

On l’utilise partout où deux pièces de même section se rencontrent : en angle (le haut d’un pied et sa traverse), en T (une traverse au milieu d’un pied), en croix. C’est l’assemblage des côtés de l’établi.

Ciseaux à bois et mailletCiseaux à bois et mailletPour évider une entaille, aplanir un fond, ajuster un assemblage au dixième. Le maillet en bois frappe le manche sans l’abîmer.Fiche, conseils et vue 3D →

Pas à pas

Chargement du schéma 3D…

Ce schéma 3D ne peut pas s'afficher sur cet appareil (WebGL indisponible).

Tracer : largeur de l’autre pièce, moitié de l’épaisseur
Un pied et une traverse de 70 × 70, comme le bas d’un côté de l’établi.

  1. 1Tracer : largeur de l’autre pièce, moitié de l’épaisseur

    La largeur de l’entaille, c’est la largeur de l’autre pièce. Ne la mesure pas : pose l’autre pièce en travers, à sa place, et trace de chaque côté au crayon fin ou, mieux, au cutter. Prolonge les traits à l’équerre sur les deux chants.

    La profondeur, c’est la moitié de l’épaisseur : 35 mm pour du 70 × 70. Règle le trusquintrusquin — Outil qui trace une ligne parallèle à un bord, à distance réglable. Glossaire → et trace sur les chants, toujours depuis la face qui doit affleurer (la face extérieure du cadre), sur les deux pièces.

    Hachure la partie à enlever : c’est le moment de ne pas se tromper de côté.

  2. 2Des traits de scie rapprochés, à 35 mm de profondeur

    Règle la profondeur de la scie plongeante sur le trait, et vérifie sur une chute : les deux pièces entaillées doivent affleurer exactement.

    Coupe d’abord les deux bords de l’entaille, juste à l’intérieur des traits, puis fais des traits rapprochés tous les 6 à 8 mm entre les deux. Le rail guide chaque coupe ; la pièce est serrée sur un martyr.

  3. 3Faire sauter les languettes, puis aplanir le fond

    Les fines languettes de bois entre les traits se cassent d’un coup de ciseau, ou même au doigt. Reste à aplanir le fond : pose le ciseau à plat, biseau vers le haut, et rabote les petites crêtes en t’appuyant sur le fond des traits, qui sont tous à la bonne profondeur.

    À la défonceuse, une fraise droite réglée à 35 mm fait le même travail, en plusieurs passes ; prévoir une planche de chaque côté pour que la semelle reste à plat.

  4. 4Présenter : chaque pièce a gardé la moitié de son épaisseur

    Présente les deux pièces. Elles doivent s’emboîter à la main, ou avec un petit coup de maillet, sans jeu, et leurs faces doivent affleurer.

    • Trop serré : affine un bord de l’entaille au ciseau, un fin copeau à la fois.
    • Trop lâche : colle une lamelle de bois (un copeau de rabot) sur le bord, laisse sécher, recoupe.
    • Faces qui n’affleurent pas : une des entailles est trop ou pas assez profonde ; reprends son fond au ciseau.

  5. 5Coller, serrer, visser

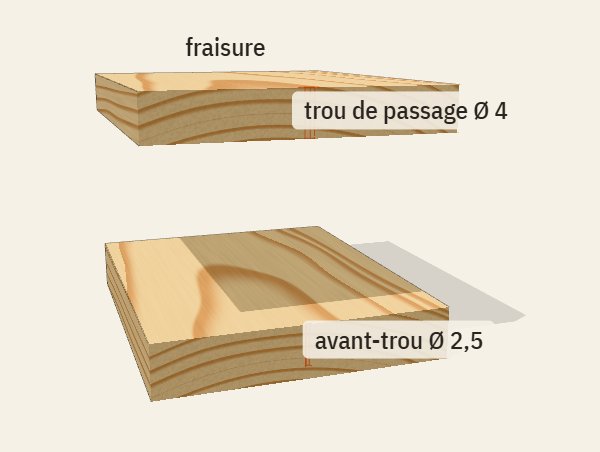

    Encolle les deux joues de l’entaille, emboîte, serre, puis visse : deux vis de 5 × 60 posées depuis la face intérieure, avec trou de passage, fraisurefraisure — Évasement conique au bord d’un trou, qui permet à la tête d’une vis de s’enfoncer à fleur. Glossaire → et avant-trouavant-trou — Petit perçage, plus fin que la vis, qui guide le filetage et évite de fendre le bois. Glossaire →. Elles serrent pendant que la colle prend, et renforcent ensuite.

  6. 6Vu en coupe : deux moitiés qui font une épaisseur

    Vu en coupe : les deux moitiés se complètent pour reconstituer l’épaisseur de 70. La vis traverse la moitié de la traverse et entre dans la moitié du pied, sans ressortir de l’autre côté.

Faire plusieurs entailles identiques

Les côtés de l’établi ont huit entailles dans les pieds, toutes pareilles. Aligne les quatre pieds côte à côte, bouts contre une règle, serre-les ensemble et taille les entailles des quatre d’un coup : elles seront identiques, et le rail aura une large surface d’appui. Même chose pour les bouts des traverses.
