Projet : le tabouret d’atelier
Ton premier vrai bâti : quatre pieds, six traverses assemblées par tourillons, une assise vissée qui a le droit de bouger. Débit en série, perçages précis, collage en deux temps.
Un tabouret bas, solide, qui sert à tout : s’asseoir devant l’établi, monter dessus pour attraper une étagère, poser une pièce à poncer. Il mesure 450 mm de haut, pour une assise de 340 × 300 mm.
C’est ton premier vrai bâti
bâti — Assemblage de pièces (pieds, montants, traverses) qui forme un cadre ou une structure : le piètement d’un tabouret, le cadre d’une porte. Glossaire →. Le piètement
piètement — Ensemble des pieds et des traverses qui les relient, sous un siège ou un plateau. Glossaire → se compose de deux côtés en H, l’avant et l’arrière : deux pieds, une ceinture
ceinture — Traverse placée en haut des pieds, juste sous le plateau ou l’assise, qui relie les pieds entre eux. Glossaire → en haut et une entretoise
entretoise — Traverse basse qui relie deux pieds pour les empêcher de s’écarter et rigidifier le piètement. Glossaire → en bas. Deux ceintures courtes les relient. Toutes les traverses sont assemblées par tourillons
tourillon — Cheville cylindrique en bois (souvent en hêtre). Gros tourillon : barre ronde servant par exemple de poignée. Glossaire →, et l’assise est vissée par-dessous, à travers des taquetstaquet — Petite pièce de bois vissée à l’intérieur d’une ceinture, qui sert à fixer un plateau ou une assise par-dessous. Glossaire →.
Chargement du schéma 3D…
Ce schéma 3D ne peut pas s'afficher sur cet appareil (WebGL indisponible).
Ce qu’il te faut
- Un carrelet de pin raboté de 44 × 44 mm, de 2,40 m, pour les quatre pieds. S’il n’existe qu’en 45 × 45 dans ton magasin, prends-le : seule la position des perçages changera d’un demi-millimètre, et les marqueurs s’en chargent.
- Un panneau de pin lamellé-collé de 1200 × 300 × 18 mm pour tout le reste.
Liste de débit
| Rep. | Pièce | Qté | Long. | Larg. | Ép. | Matière |
|---|---|---|---|---|---|---|
| A | Pied | 4 | 432 | 44 | 44 | Pin |
| B | Ceinture longue | 2 | 222 | 80 | 18 | Pin |
| C | Ceinture courte | 2 | 182 | 80 | 18 | Pin |
| D | Entretoise | 2 | 222 | 50 | 18 | Pin |
| E | Assise | 1 | 340 | 300 | 18 | Pin |
| F | Taquet | 4 | 60 | 30 | 18 | Pin |
Cotes en millimètres. La longueur est toujours mesurée dans le sens du fil.
Fournitures
- Vis à bois tête fraisée 3,5 × 308
- Vis à bois tête fraisée 3,5 × 404
- Tourillons cannelés en hêtre Ø 8 × 4024
- Rondelles cuvettes Ø 4 (sous les vis de l’assise)4
- Colle vinylique (D3)un flacon
- Papier abrasif grains 80, 120, 180quelques feuilles
- Huile dure ou huile de linun fond de pot
Le plan de débit
Les quatre pieds se coupent ensemble : aligne les quatre carrelets côte à côte, bouts contre une règle, serre-les et coupe-les d’un seul passage sous le rail. Ils seront rigoureusement identiques, et c’est ce qui compte pour qu’un tabouret ne soit pas bancal.
Dans le panneau, dont le fil suit la longueur :
| Étape | Coupe | Donne |
|---|---|---|
| 1 | en travers, à 340 mm | l’assise E (340 × 300, fil dans la longueur) |
| 2 | en long, une bande de 80 | recoupée à 222, 222, 182, 182 : ceintures B et C |
| 3 | en long, une bande de 50 | recoupée à 222, 222 : entretoises D |
| 4 | en long, une bande de 30 | recoupée en 4 × 60 : taquets F |
Il reste une bande d’une centaine de millimètres : c’est ta pièce d’essai pour régler le gabarit, la bague de butée et la fraise quart-de-rond.
Pas à pas
Chargement du schéma 3D…
Ce schéma 3D ne peut pas s'afficher sur cet appareil (WebGL indisponible).
1Les pièces débitées : 4 pieds, 6 traverses, l’assise, 4 taquets
Débite les quinze pièces selon le plan de débit, au rail, sur le martyr. Vérifie au mètre et à l’équerre : les bouts des traverses doivent être parfaitement d’équerre, sinon le bâti ne le sera pas.
2Présenter le piètement et numéroter chaque assemblage
Présente le piètement à sec, sur l’établi. Choisis pour chaque pièce la plus belle face, tournée vers l’extérieur, et marque-la « ext. » : ce sera sa face de référence. Numérote les quatre angles (1 à 4) sur le haut de chaque pied et sur le bout des traverses qui y arrivent. Écris « haut » en haut de chaque pied.
3Percer les bouts des traverses au gabarit : Ø 8, 22 de profondeur
Toutes les traverses font 18 mm d’épaisseur : un seul réglage pour tous les bouts. Gabarit en centrage automatique, canon de 8, bague de butée à 22 mm.
Trace les perçages au crayon à partir du haut de chaque traverse :
- ceintures : à 20 et 60 mm du haut ;
- entretoises : à 12,5 et 37,5 mm du haut.
Perce les deux bouts de chaque traverse, soit 24 perçages en tout.
4Reporter les perçages sur les pieds avec les marqueurs
Couche un pied sur l’établi, face extérieure en dessous. Glisse sous la traverse une cale de 5 mm : c’est le retrait de la traverse par rapport à la face du pied. Mets les marqueurs dans les perçages de la traverse, présente-la contre le pied, et presse d’un coup franc :
- pour une ceinture, le dessus affleure le haut du pied ;
- pour une entretoise, le dessous est à 75 mm du bas du pied (une cale de 75 mm aide beaucoup).
Recommence pour chacun des douze assemblages, en respectant la numérotation.
5Percer les pieds : deux perçages qui ne se croisent pas
Perce chaque marque à Ø 8, bien perpendiculairement, à 22 mm de profondeur. Dans le haut de chaque pied arrivent deux ceintures, par deux faces voisines : leurs perçages sont chacun à 14 mm de leur face extérieure et ne font que 22 mm de profondeur, ils ne se rencontrent pas.

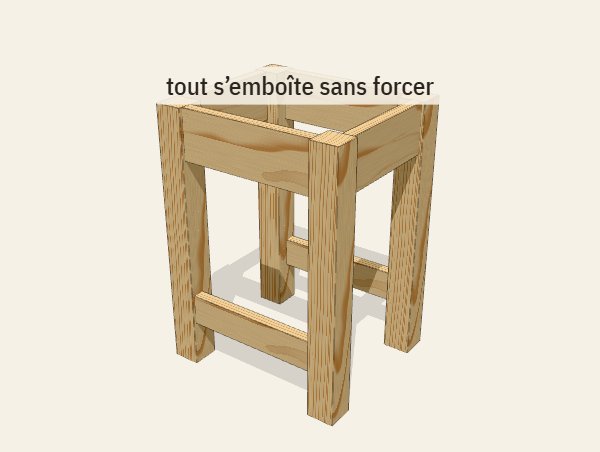

6Montage à blanc, tourillons en place, sans colle
Montage à blanc complet, tourillons enfoncés à sec : tout doit s’emboîter sans forcer, les joints fermer, et les traverses rester en retrait régulier de 5 mm. Mesure les diagonales, règle et prépare les serre-joints, puis démonte.

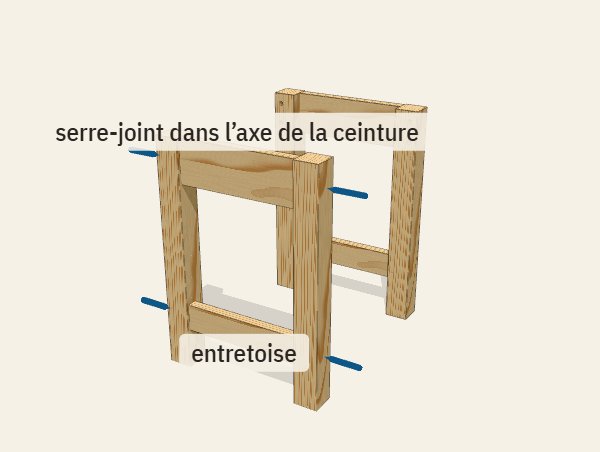

7Coller les deux H : avant et arrière

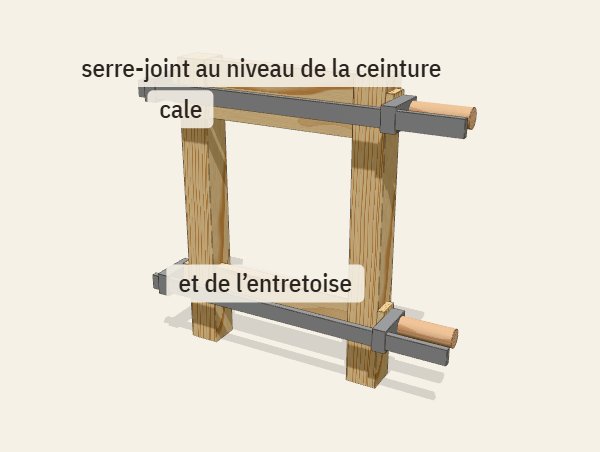

Premier temps : colle les deux H, l’avant et l’arrière. Colle sur les parois des perçages, sur les tourillons et sur les bouts des traverses. Un serre-joint au niveau de la ceinture, un au niveau de l’entretoise, avec des cales. Contrôle les diagonales de chaque H, gratte la colle quand elle a pris une consistance de gomme, et laisse sécher au moins une heure, idéalement jusqu’au lendemain.
8Relier les deux H par les ceintures courtes
Second temps : encolle les quatre assemblages des ceintures courtes et relie les deux H. Un serre-joint de chaque côté, au niveau des ceintures. Contrôle les diagonales du dessus, puis pose le bâti sur une surface plane : les quatre pieds doivent toucher.
9L’assise : coins arrondis, quart-de-rond sur le dessus
Trace un arc de 20 mm de rayon dans chaque coin de l’assise, au compas, et arrondis jusqu’au trait à la ponceuse, au grain 80 puis 120.
Passe ensuite la fraise quart-de-rond R 6 sur les quatre arêtes du dessus : les deux bouts d’abord, puis les deux chants, en tournant dans le sens inverse des aiguilles d’une montre. Dessous, casse simplement les arêtes au papier de verre.
10Visser les taquets à l’intérieur des ceintures longues, à fleur du haut
Perce chaque taquet de deux trous de passage de 4 mm, fraisés, pour le visser à la ceinture, et d’un trou oblong vertical d’une dizaine de millimètres, en travers du fil de l’assise, pour la vis de l’assise.
Visse deux taquets à l’intérieur de chaque ceinture longue, près de chaque bout (à 15 mm environ des pieds), le dessus à fleur du haut de la ceinture ou un millimètre plus bas. Vis de 3,5 × 30.
11Visser l’assise à travers les taquets, avec rondelles (vue en coupe)
Pose l’assise à l’envers sur un chiffon propre et centre le bâti dessus, à l’envers lui aussi : 15 mm de débord tout autour. Marque la position des vis à travers les oblongs, perce les avant-trous à 2,5 mm sur 10 mm de profondeur (drapeau de ruban adhésif), puis visse avec les vis de 3,5 × 40 et leurs rondelles cuvettes. Serre jusqu’au contact, plus un quart de tour : l’assise doit pouvoir glisser.
12Poncé, huilé : le tabouret est fini
Ponce le bâti au grain 120 puis 180, casse toutes les arêtes, et fais un petit chanfrein sous chaque pied : il évitera les éclats quand le tabouret sera traîné sur le sol. Dépoussière, puis passe deux couches d’huile dure, bien essuyées.
Un tabouret bancal ?
Pose-le sur une surface vraiment plane. S’il bascule, il repose sur deux pieds opposés en diagonale, et l’un des deux autres est trop long.
- Moins de 2 mm : pose une feuille d’abrasif grain 80 sur la surface plane, face abrasive en haut, et frotte le pied trop long dessus, tabouret bien droit, en contrôlant souvent.
- Davantage : trace tout autour du pied à la bonne hauteur (pose le crayon sur une cale qui glisse sur la surface plane) et recoupe à la scie, puis ponce.
Ne raccourcis jamais le pied « trop court » : c’est le long qu’on rattrape.
Ce que tu as appris
- débiter des pièces identiques en série ;
- repérer les pièces d’un bâti et travailler à partir de faces de référence ;
- assembler par tourillons : gabarit, bague de butée, marqueurs ;
- coller un bâti en deux temps, contrôler les diagonales et la planéité ;
- arrondir des coins et profiler une arête à la défonceuse ;
- fixer une assise en lui laissant le droit de bouger.
Le dernier projet, l’établi, reprend tout cela en plus grand : un bâti plus lourd, de nouveaux assemblages, et un grand plateau fixé exactement comme l’assise du tabouret.
