Partie V · Projets
18Chapitre
Projet : l’établi
Le meuble qui servira à tous les autres : un piètement à mi-bois, des longerons boulonnés qui se démontent, un plateau de 36 mm contrecollé et fixé comme l’assise du tabouret.
Un établi solide change tout : on y serre une pièce, on y trace, on y tape sans que tout tremble. Celui-ci mesure 1500 × 600 mm pour 900 mm de haut. Il se compose de quatre sous-ensembles :
- deux côtés, chacun fait de deux pieds de 70 × 70 et de deux traverses assemblées à mi-bois
![]()
mi-bois — Assemblage où chacune des deux pièces est entaillée de la moitié de son épaisseur, pour qu’elles se rejoignent ou se croisent en affleurant. Glossaire →, collées et vissées ; - deux longerons
![]()
longeron — Pièce longue qui relie les deux côtés d’un meuble ou d’un établi, dans le sens de la longueur. Glossaire →, boulonnés contre les pieds : on les dévisse et l’établi se démonte ; - un plateau de deux panneaux de 18 mm contrecollés
![]()
contrecoller — Coller deux panneaux ou deux planches l’un sur l’autre, face contre face, pour obtenir une pièce plus épaisse. Glossaire →, fixé par des taquets![]()
taquet — Petite pièce de bois vissée à l’intérieur d’une ceinture, qui sert à fixer un plateau ou une assise par-dessous. Glossaire → comme l’assise du tabouret.
mi-bois — Assemblage où chacune des deux pièces est entaillée de la moitié de son épaisseur, pour qu’elles se rejoignent ou se croisent en affleurant.
longeron — Pièce longue qui relie les deux côtés d’un meuble ou d’un établi, dans le sens de la longueur.
contrecoller — Coller deux panneaux ou deux planches l’un sur l’autre, face contre face, pour obtenir une pièce plus épaisse.
taquet — Petite pièce de bois vissée à l’intérieur d’une ceinture, qui sert à fixer un plateau ou une assise par-dessous. Chargement du schéma 3D…
Ce schéma 3D ne peut pas s'afficher sur cet appareil (WebGL indisponible).
La bonne hauteur
900 mm convient à la plupart des gens. La règle d’atelier : debout, bras le long du corps, l’établi arrive à la hauteur du poignet, ou un peu au-dessus si tu travailles surtout aux machines. Pour changer la hauteur, change seulement la longueur des pieds : hauteur voulue moins 36 mm. Tout le reste est identique.
Ce qu’il te faut
- Trois chevrons (ou tasseaux) de pin raboté de 70 × 70 mm, de 2,40 m, pour les pieds et les traverses. Prends-les bien droits : vise le long de chacun avant de l’acheter. Une autre section (63 × 75, 75 × 75) convient : seules la profondeur et la largeur des mi-bois changent.
- Une planche de pin raboté de 27 × 145 mm, de 3 m, pour les longerons et les taquets.
- Deux panneaux de pin lamellé-collé de 2000 × 600 × 18 mm pour le plateau. Les chutes de 500 mm feront une étagère.
Liste de débit
| Rep. | Pièce | Qté | Long. | Larg. | Ép. | Matière |
|---|---|---|---|---|---|---|
| A | Pied | 4 | 864 | 70 | 70 | Pin |
| B | Traverse | 4 | 500 | 70 | 70 | Pin |
| C | Longeron | 2 | 1 300 | 145 | 27 | Pin |
| D | Taquet | 4 | 80 | 40 | 27 | Pin |
| E | Plateau (une couche) | 2 | 1 500 | 600 | 18 | Pin |
Cotes en millimètres. La longueur est toujours mesurée dans le sens du fil.
Fournitures
- Vis à bois tête fraisée 5 × 6016
- Vis à bois tête fraisée 5 × 5012
- Vis à bois tête fraisée 4 × 3012
- Boulons TRCC M8 × 110, avec rondelle et écrou8
- Rondelles cuvettes Ø 5 (sous les vis du plateau)4
- Colle vinylique (D3)un flacon de 750 g
- Papier abrasif grains 80, 120quelques feuilles
- Huile dureun petit pot
Le plan de débit
| Pièce de bois | Coupes | Donne |
|---|---|---|
| Chevron 1 | 864, 864, 500 | 2 pieds A, 1 traverse B |
| Chevron 2 | 864, 864, 500 | 2 pieds A, 1 traverse B |
| Chevron 3 | 500, 500 | 2 traverses B (il reste 1,40 m d’essai) |
| Planche 27 × 145 | 1300, 1300, puis une bande de 40 dans le reste | 2 longerons C, 4 taquets D de 80 |
| Chaque panneau | recoupé à 1500 | 2 couches de plateau E |
Pas à pas
Chargement du schéma 3D…
Ce schéma 3D ne peut pas s'afficher sur cet appareil (WebGL indisponible).
1Les pièces débitées : 4 pieds, 4 traverses, 2 longerons, 4 taquets, 2 panneaux
Débite toutes les pièces selon le plan de débit. Contrôle les bouts à l’équerre, en particulier ceux des pieds et des traverses : ce sont eux qui feront des côtés d’équerre.
2Tracer les mi-bois : chaque pièce perd la moitié de son épaisseur
Chaque côté a quatre mi-bois : deux en haut (en angle), deux en bas (en T, centrés à 135 mm du sol). Repère d’abord tes pièces : faces extérieures marquées « ext. », côtés gauche et droit, haut et bas.
Trace avec les pièces elles-mêmes : pose la traverse en travers du pied pour tracer la largeur de l’entaille, et règle le trusquin à 35 mm, toujours depuis la face extérieure. Les pieds perdent leur moitié intérieure, les traverses leur moitié extérieure.
3Entailler à la scie plongeante, évider au ciseau

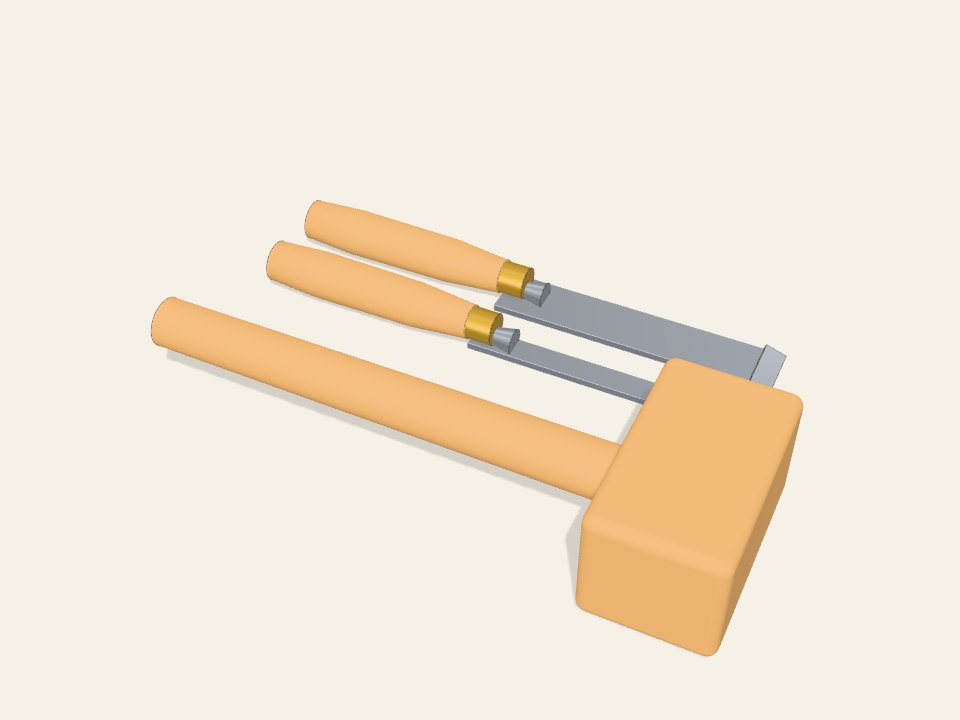

Taille les entailles comme au chapitre sur le mi-bois : profondeur de la scie réglée sur une chute, les deux bords, puis des traits tous les 7 mm environ, languettes au ciseau, fond aplani. Fais les quatre pieds ensemble, alignés côte à côte, puis les quatre traverses ensemble.

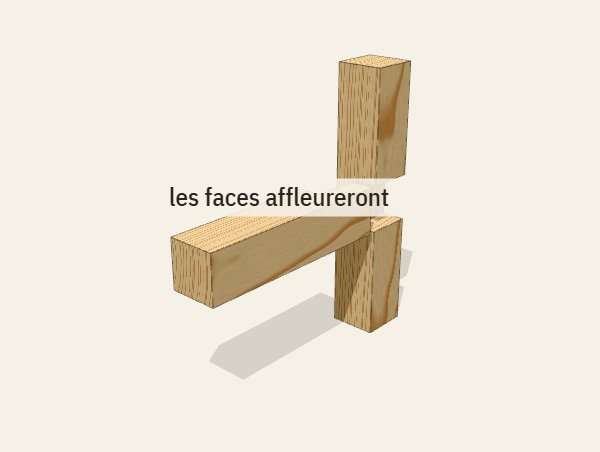

Présente chaque assemblage à sec : il doit s’emboîter au maillet, faces affleurées.
4Coller et visser les deux côtés, contrôler les diagonales
Colle chaque côté : colle sur les deux joues de chaque entaille, emboîtement, serre-joints, puis deux vis de 5 × 60 par mi-bois, posées depuis la face intérieure (trou de passage, fraisure, avant-trou). Mesure les diagonales de chaque côté : elles doivent être égales. Laisse sécher.
5Boulonner les longerons contre les pieds
Pose les deux côtés debout, à 1300 mm hors tout, et présente les longerons contre la face intérieure des pieds, de 200 à 345 mm du sol. Serre-les en place, contrôle l’équerrage de l’ensemble, puis perce deux trous à Ø 9 à chaque bout, à travers le pied et le longeron, et boulonne : boulons TRCC M8 × 110, tête à l’extérieur, rondelle et écrou à l’intérieur.
Numérote chaque bout de longeron et le pied correspondant : au remontage, chaque trou retrouvera le sien.
6Vu en coupe : le boulon traverse le pied et le longeron
Vu en coupe : la tête bombée est à l’extérieur du pied, son collet carré planté dans le bois ; le boulon traverse 70 mm de pied et 27 mm de longeron ; rondelle et écrou serrent à l’intérieur.
7Contrecoller les deux panneaux du plateau
Contrecolle le plateau comme au chapitre consacré : fils dans le même sens, butées sur l’établi, colle sur toute une face, douze vis de 4 × 30 posées à travers le futur dessous, serre-joints et poids. Laisse sécher 24 heures, puis affleure les chants.
Tu n’as pas encore d’établi pour coller ton établi : deux tréteaux et une porte, ou le sol bien balayé avec des planches de niveau, feront l’affaire.
8Visser les taquets à l’intérieur des traverses hautes
Perce les quatre taquets : deux trous de passage de 5 mm fraisés pour les visser à la traverse haute, et un trou oblong vertical d’une quinzaine de millimètres, en travers du fil du plateau (donc dans le sens de la profondeur de l’établi). Visse deux taquets à l’intérieur de chaque traverse haute, à fleur du haut, vis de 5 × 50.
9Poser le plateau et le visser à travers les taquets, sans colle
Pose le plateau à l’envers sur deux tréteaux (ou au sol, sur une couverture), retourne le piètement dessus et centre-le : 100 mm de débord aux bouts, 50 mm devant et derrière. Perce les avant-trous à 3 mm sur 10 mm de profondeur, à travers les oblongs, et visse avec les vis de 5 × 50 et leurs rondelles cuvettes. Serre jusqu’au contact plus un quart de tour, sans colle : le plateau doit pouvoir bouger.
Remets l’établi sur ses pieds, à deux : il pèse déjà son poids.
10L’établi terminé
Ponce le plateau au grain 80 puis 120, casse toutes les arêtes, et un petit chanfrein sous chaque pied. Une ou deux couches d’huile dure, bien essuyées, protègent le plateau des taches de colle sans le rendre glissant. Évite le vernis : il glisse et s’écaille au premier choc.
11Démonté : deux côtés, deux longerons, un plateau
Pour le déplacer : dévisse les quatre vis du plateau, puis les huit boulons. L’établi se range en quatre colis qui passent une porte. Au remontage, chaque boulon retrouve son trou grâce aux numéros, et l’on resserre.
Contrôler et régler
- Il ne bouge pas : pousse fort sur un bout du plateau, puis sur le côté. Si l’établi « danse » en longueur, resserre les boulons des longerons ; s’il danse en largeur, c’est un mi-bois qui a du jeu.
- Il ne boite pas : sur un sol inégal, une cale fine sous le pied qui ne touche pas, ou des patins réglables vissés sous les pieds.
- Il reste serré : resserre les boulons au bout d’un mois, quand le bois s’est tassé.
Pour aller plus loin
- Une étagère basse : deux tasseaux vissés sous les longerons, à l’intérieur, et les chutes de panneau posées dessus.
- Des crochets et un porte-outils vissés sur le chant arrière du plateau.
- Une presse d’établi à l’avant, plus tard : elle se fixe sous le débord, et le plateau de 36 mm est assez épais pour la recevoir.
Ce que tu as appris
- tailler des mi-bois à la scie plongeante et au ciseau ;
- assembler des sous-ensembles qui se démontent, avec des boulons ;
- contrecoller deux panneaux en un plateau épais ;
- fixer un grand plateau en le laissant bouger ;
- organiser une construction en sous-ensembles : deux côtés, des longerons, un plateau.
C’est le dernier projet du fil rouge. Tu as maintenant l’atelier, les outils et les gestes de base. Le reste du manuel, ce sont des variations : d’autres assemblages, d’autres finitions, d’autres meubles, construits sur cet établi.
